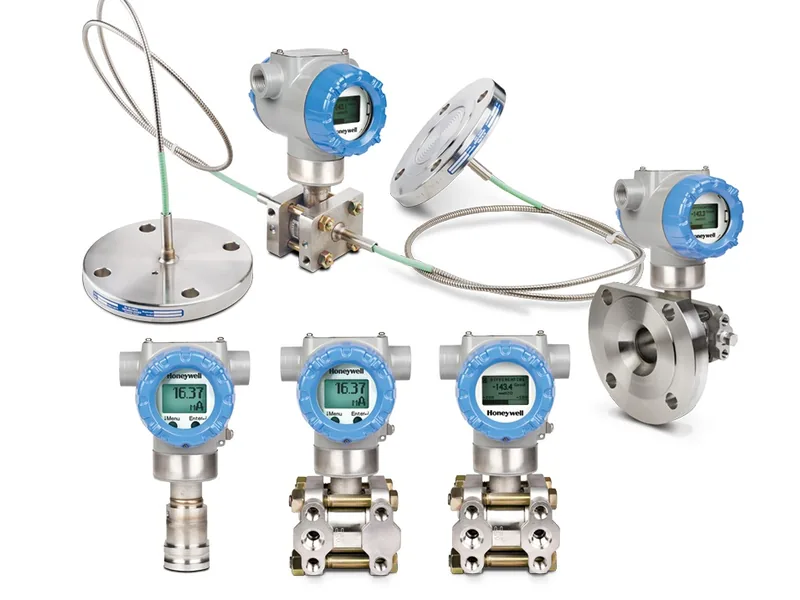

SmartLine® ST800 und ST700 Druckmessumformer
SmartLine® ist die modulare Druckmessplattform von Honeywell für raue Prozessumgebungen, in zwei Leistungsstufen: ST800 für die höchsten Anforderungen und ST700 für hohe Leistung zu konventionellen Preisen.
Was es ist
Einsatz und Zweck
Der ST800 ist für kritische Regelkreise, den eichpflichtigen Verkehr und SIL2-Sicherheitsanwendungen spezifiziert. Honeywell nennt eine führende Langzeitstabilität bis 0,01 % der Spanne pro Jahr über zehn Jahre, eine Genauigkeit bis 0,0375 % der Spanne serienmäßig und 0,025 % optional, Messspannenverhältnisse bis 400:1, eine große Auswahl an Werkstoffen und Messbereichen sowie eine verfügbare lebenslange Garantie.
Der ST700 ist für Überwachung, kritische Regelkreise und SIL2-Sicherheit positioniert, mit einer Stabilität bis 0,02 % der Spanne pro Jahr über fünf Jahre, einer Genauigkeit bis 0,05 % der Spanne und Messspannenverhältnissen bis 100:1.
Beide Stufen teilen die Plattformmerkmale: Ausführungen für Absolutdruck, Differenzdruck, Überdruck, Fernmessung, Flansch (Füllstand) und Multivariable, Temperatur- und Statikdruckkompensation, ein universelles Klemmenkonzept, modulare Bauteile, serienmäßige SIL2-Zertifizierung mit SIL3-Eignung, Dual-Seal-Konformität und eine hochauflösende Grafikanzeige. Honeywell gibt für das modulare SmartLine®-Druckprogramm weltweite Zulassungen und SIL-Zertifizierungen sowie eine 15-Jahres-Garantie an.
Technische Beschreibung
- ST800: Genauigkeit bis 0,0375 % der Spanne serienmäßig, 0,025 % optional
- ST800: Stabilität bis 0,01 % der Spanne pro Jahr über zehn Jahre
- ST800: Messspannenverhältnis bis 400:1, verfügbare lebenslange Garantie
- ST700: Genauigkeit bis 0,05 % der Spanne, Stabilität bis 0,02 % pro Jahr über fünf Jahre
- ST700: Messspannenverhältnis bis 100:1
- Ausführungen für Absolutdruck, Differenzdruck, Überdruck, Fernmessung, Flansch und Multivariable
- Temperatur- und Statikdruckkompensation, universelles Klemmenkonzept, modulare Bauteile
- Serienmäßig SIL2-zertifiziert und SIL3-geeignet, Dual-Seal-Konformität
- Ventilblöcke als Block-and-Bleed, 2-fach, 3-fach und 5-fach verfügbar
Angaben nach der aktuellen Herstellerdokumentation. Verbindliche Daten für eine konkrete Konfiguration nennen wir im Angebot.
Zulassungen und Normen
- SIL2-zertifiziert, serienmäßig SIL3-geeignet
- Weltweite Zulassungen und SIL-Zertifizierungen im SmartLine®-Druckprogramm
Anwendung
Wo es eingesetzt wird
- Kritische Regelkreise in Chemie- und Petrochemieanlagen
- Messung im eichpflichtigen Verkehr
- Füllstandmessung über Flansch- und Fernmessausführungen
- Sicherheitsgerichtete Funktionen mit SIL2-Anforderung an das Feldgerät
Zubehör und Ersatzteile
- Ventilblöcke: Block-and-Bleed, 2-fach, 3-fach und 5-fach
- Integrierte, vorgeprüfte Einheiten aus Messumformer und Ventilblock
- Druckmittler und Wirkdruckleitungskomponenten
Service durch die VERTEX GmbH
Was wir rund um dieses Produkt leisten
Die VERTEX GmbH wählt die Leistungsstufe nach der tatsächlichen Anforderung und nicht nach der Datenblattüberschrift, liefert Messumformer und Ventilblock als vorgeprüfte Einheit, wo das Inbetriebnahmezeit spart, und übernimmt Montage, Konfiguration und Kalibrierung.
Honeywell und die auf dieser Seite genannten Produktnamen sind Marken der Honeywell International Inc. Die VERTEX GmbH ist ein unabhängiger Lieferant und Dienstleister in Krefeld.
FAQ
Fragen zu SmartLine® ST800 und ST700 Druckmessumformer
ST800 oder ST700 — wo verläuft die Grenze?
Der ST800 ist die Wahl für den eichpflichtigen Verkehr, für Kreise, in denen die Messgenauigkeit direkt auf Ausbeute oder Abrechnung wirkt, und dort, wo eine Zehnjahresstabilität Nachkalibrierungen einspart. Der ST700 deckt Überwachungsaufgaben und die meisten Regelkreise günstiger ab. In einer Anlage mit Hunderten Messumformern liegt die Aufteilung erfahrungsgemäß bei etwa einem Fünftel ST800.
Warum Messumformer und Ventilblock als Einheit bestellen?
Weil damit ein Montageschritt, eine Leckagestelle und ein Inbetriebnahmeschritt auf der Baustelle entfallen. Honeywell bietet genau dafür integrierte, vorgeprüfte Einheiten an — die Einsparung liegt in der Montagezeit, nicht in den Teilen.
