Stationär und Flamme

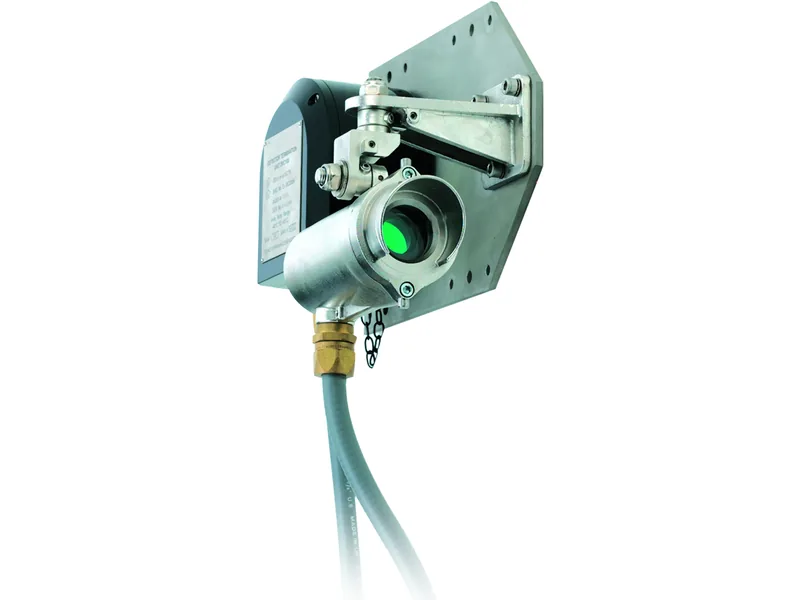

Searchline Excel, Excel Plus und Excel Edge
Open-Path-Detektoren überwachen eine Strecke statt eines Punktes. Statt darauf zu warten, dass Gas einen Sensor erreicht, wird ein Infrarotstrahl über den Bereich geführt; jede Gaswolke, die den Strahl kreuzt, wird erkannt — das richtige Prinzip für Anlagengrenzen, Rohrbrücken und Verladebereiche.
Was es ist
Einsatz und Zweck
Honeywell gibt für das etablierte Searchline Excel einen dynamischen Messbereich von 200 m an. Die nächste Generation deckt zwei Bereiche ab: Excel Plus von 2 bis 120 m für mittlere Entfernungen und Excel Edge von 60 bis 330 m für lange Strecken. Beide bringen serienmäßig HART® über den 4-20-mA-Analogausgang, Modbus und Bluetooth® mit.
Der praktische Wert einer Open-Path-Installation ist die Abdeckung je Gerät. Ein Strahl über eine Verladestraße ersetzt eine Reihe von Punktdetektoren und erfasst zusätzlich eine Wolke, die zwischen ihnen hindurchzieht. Das praktische Risiko ist die Ausrichtung: Ein verstellter Strahl schützt nicht mehr. Deshalb zählen hier Inbetriebnahme, mechanische Stabilität der Befestigung und eine Wartungsroutine mehr als beim Punktdetektor.
Technische Beschreibung
- Open-Path-Infrarotmessung brennbarer Gase über eine Messstrecke
- Searchline Excel: 200 m dynamischer Messbereich
- Searchline Excel Plus: mittlerer Bereich von 2 bis 120 m
- Searchline Excel Edge: langer Bereich von 60 bis 330 m
- Excel Plus und Excel Edge: HART® über 4-20 mA, Modbus und Bluetooth® serienmäßig
Angaben nach der aktuellen Herstellerdokumentation. Verbindliche Daten für eine konkrete Konfiguration nennen wir im Angebot.
Anwendung
Wo es eingesetzt wird
- Perimeterüberwachung von Prozessanlagen und Tanklagern
- Rohrbrücken und Rohrtrassen
- Verladebereiche für Straßen- und Kesselwagen
- Offene Anlagenbereiche, in denen eine driftende Wolke an einem Punktdetektor vorbeizöge
Zubehör und Ersatzteile
- Montagerahmen und Ausrichtzubehör
- Wetterschutz für Sender und Empfänger
- Inbetriebnahme- und Ausrichtservice
Service durch die VERTEX GmbH
Was wir rund um dieses Produkt leisten
Wir legen die Messstrecken aus, prüfen, ob die Tragkonstruktionen mechanisch stabil genug sind, um die Ausrichtung zu halten, montieren und richten die Geräte aus, prüfen die Alarmkette und nehmen die Ausrichtungskontrolle in die Wartung auf, damit ein verstellter Strahl nicht zur unbemerkten Lücke wird.
Honeywell und die auf dieser Seite genannten Produktnamen sind Marken der Honeywell International Inc. Die VERTEX GmbH ist ein unabhängiger Lieferant und Dienstleister in Krefeld.
FAQ
Fragen zu Searchline Excel, Excel Plus und Excel Edge
Open Path oder Punktmessung?
Punktmessung, wo die Freisetzungsstelle bekannt ist und sich Gas sammelt — eine Pumpendichtung, ein Verdichter, ein Sumpf. Open Path, wo die Freisetzung irgendwo entlang einer Linie auftreten kann und die Atmosphäre offen genug ist, dass eine Wolke an einem Punktdetektor vorbeizieht. Große Anlagen nutzen normalerweise beides.
Welche Searchline-Excel-Variante für welche Entfernung?
Excel Plus deckt 2 bis 120 m ab, Excel Edge 60 bis 330 m, das etablierte Searchline Excel hat 200 m dynamischen Messbereich. Die Streckenlänge ist aber nur ein Teil der Entscheidung — Tragkonstruktion, erwartete Strahlunterbrechungen und Umgebungsbedingungen entscheiden den Rest.
Anfrage
Schicken Sie uns Ihre Spezifikation
Schicken Sie uns Ihre Anfrage mit den technischen Angaben — Sie bekommen eine schnelle Antwort von unseren Branchenspezialisten. Bei Gasmesstechnik nennen Sie zusätzlich die Gase und die Zoneneinteilung.
